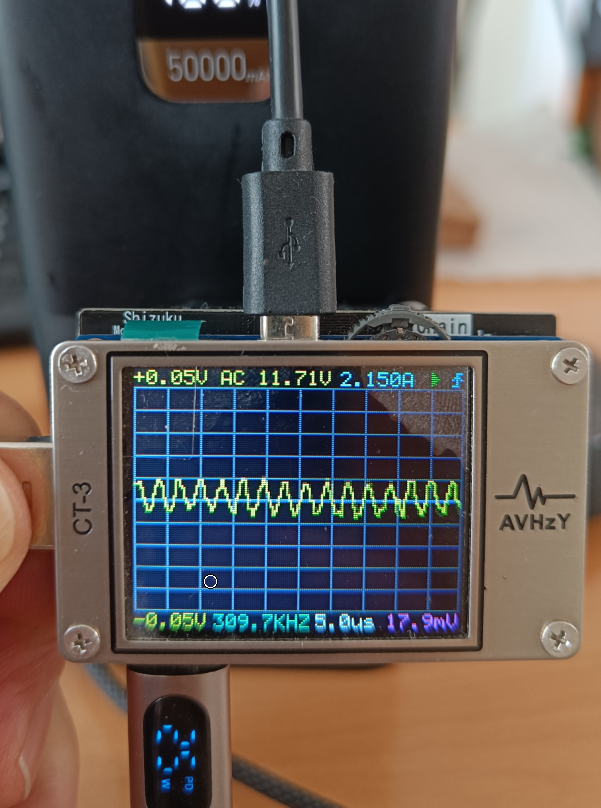

Підключення USB-C. Режим 12В 2,15А на електронне навантаження

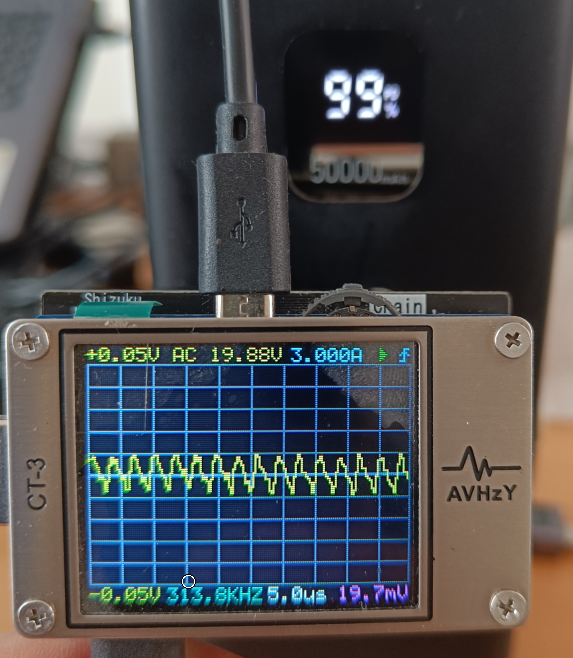

Підключення USB-C. Режим 20В 3А на електронне навантаження
1. Аналіз поточних параметрів на екрані
- Режим роботи: Навантаження працює за протоколом швидкої зарядки з номіналом 20 В / 3 А (потужність 60 Вт). Поточні виміряні значення на екрані тестера становлять 19.88 В та 3.000 А, що є чудовим результатом (просідання напруги мінімальне й повністю в межах норми).
- Частота пульсацій: Тестер фіксує основну частоту перешкод на рівні 313.8 кГц. Це типова висока частота роботи внутрішнього імпульсного DC-DC перетворювача повербанка.
- Рівень пульсацій (Vp-p): У правому нижньому кутку екрана чітко зафіксовано розмах пульсацій 19.7 мВ (пік-пік).
2. Ключові висновки та оцінка результату
- Ідеальний показник стабільності: Для напруги 20 В допустимий рівень пульсацій за стандартами становить до 1%–2%, тобто аж до 200–400 мВ. Показник у 19.7 мВ — це лише ~0.1% від номінальної напруги.
- Преміальна фільтрація: Форма хвилі на осцилограмі має чітку синусоїдальну та пилкоподібну структуру без хаотичних високочастотних викидів або сильних «голок» (noise spikes). Це свідчить про високу якість вихідних конденсаторів та грамотно спроєктовану схему фільтрації в повербанку. [1, 2]
- Поведінка під навантаженням: Видати пульсації менше ніж 20 мВ на максимальних режимах потужності (60 Вт) здатні далеко не всі навіть імениті бренди (у багатьох недорогих моделей під навантаженням 3 А пульсації легко стрибають вище 100–150 мВ).
Резюме
Повербанк Sigma mobile X-power SI50A6QLX у цьому тесті демонструє відмінну якість живлення промислового чи преміум-рівня. З такими мінімальними пульсаціями (19.7 мВ) від нього можна абсолютно безпечно живити будь-яку чутливу техніку: від сучасних ноутбуків та роутерів до примхливих музичних ЦАПів, звукових карт чи мікроконтролерів.
